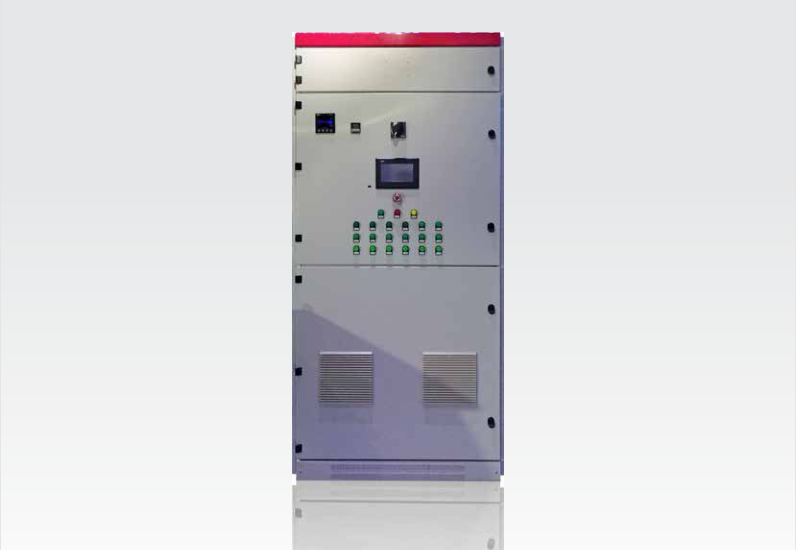

有源滤波补偿装置

工作原理:

有源滤波补偿装置（APF）能对不断变化的谐波和无功电流进行滤除，不仅滤波效果好，而且克服了无源滤波器整机体积庞大、容易和系统产生谐振等缺点。

技术原理:

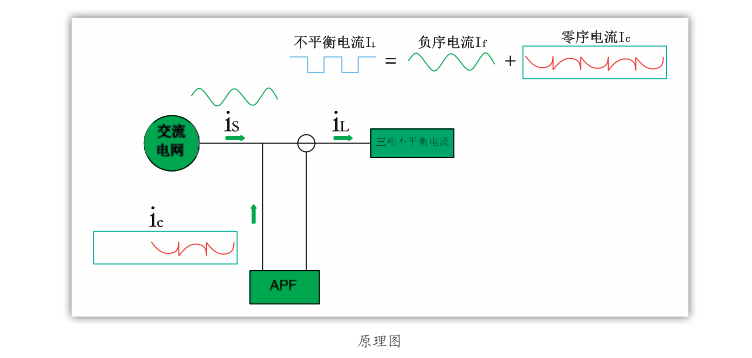

       APF基本原理如原理图所示：装置以并联的方式接入电网，实时检测补偿对象的电流和电压，经过内部指令电流运算电路计算得出补偿电流的指令信号，经过补偿电流发生电路（PWM电流变换）得出补偿电流（与谐波电流大小相等、方向相反），补偿电流与负载电流中的谐波及无功电流进行抵消，最终得到期望的正弦电网电流。

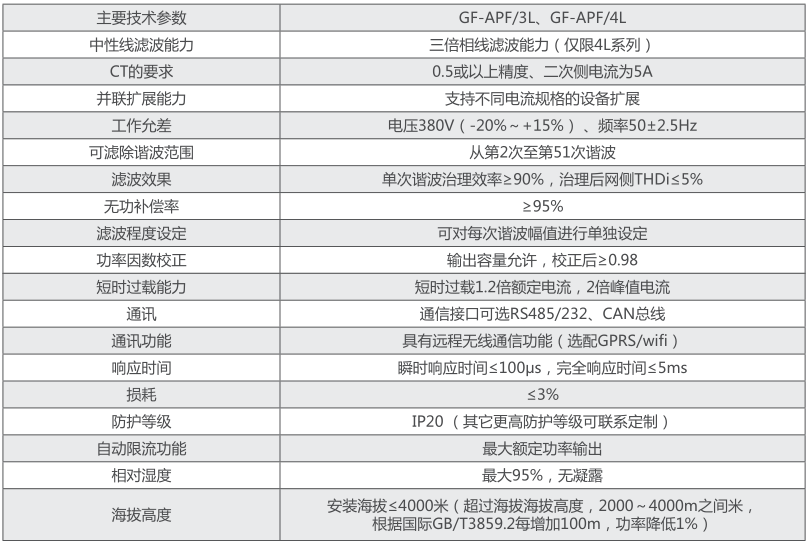

技术参数:

技术优势:

◇ 模块化设计：模块化抽屉式模组，设备预留扩容空间，支持不同容量扩容；
◇ 运行范围广：工作电压满足国内电网波动，电压/频率范围宽；
◇ 治理效果佳：单相谐波治理效率≥95%，治理后网侧THDi≤5%；
◇ 人机体验佳：7英寸LCD彩色触摸面板，实时显示波形、频谱、运行状态；
◇ 可靠系数高：过流、过压、欠压、过温、缺相、短路、抗干扰等软硬件保护；
◇ 智能管理：选配远程无线通信功能，多通讯端口接口可选，便于接入管理系统；
◇ 一机多用：谐波治理为主，无功补偿功能可选。
